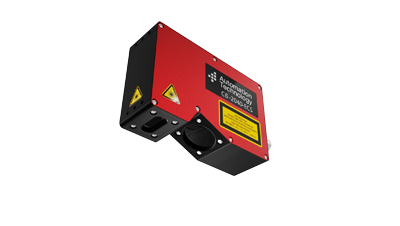

AT Sensors ECS Series
기본스펙
Type 3D SENSOR
설명 C6 시리즈의 저가형 버전
추가정보



sumnail

AT가 최근 출시한 ECS Series는 고성능 고정밀 3D 스캐너 C6 시리즈의 한 라인이며
가격대비 고효율 성능으로 3D센서의 솔루션을 제공하는 제품입니다.



AT사는 ECS를 출시함으로써, 기존에 고가의 3D 센서를 구매하기 어려웠던
고객들에게 합리적인 가격과 동시에 고급 3D 기술을 제공합니다.



AT Sensors 는 맞춤형 3D 특수 이미징 센서 기술을 전문으로 하는 회사입니다.



AT Sensors 는 지능형 적외선 카메라, 고정밀 3D센서 및 독특한 센서 솔루션을 제공해왔습니다.
AT는 2022년 자체 센서 칩 설계와 새로운 WARP(Widely Advanced Rapid Profiling) 기술을 통해
빠른 3D 센서를 출시하여 고속 3D 스캐너 라인업을 갖추었으며,
세계 최초 스마트 IR 카메라인 열화상 카메라를 출시하여 자동화 및 모니터링을 위한 안정적인 솔루션을 제공해왔습니다.





| AT C6-2040-ECS Series 특징과 기술사양 |



ecs

ECS SERIES







ecs-benefits_1



AT C6-2040-ECS Series



1. 가격 대비 성능 비율

다양한 산업에서 요구되는비용 효율적인 3D 센서

2. 통합 간편화를 위한 인터페이스 표준 사용

GigE Vision, GenlCam* 및 3rd party 소프트웨어 지원

3. 다양한 업종에 적용 가능

식품 산업, 물류 및 로봇 비전에 이상적



ECS Series 시리즈는 Eco Compact Sensor의 약자로 안정적인 성능과 함께 경제적인 비용으로
하이테크 3D 센서 기술을 구현하기 때문에 비용 효율성이 최대 장점입니다.

또한, 표준화된 GigE-Vision/GenICam 인터페이스로 소프트웨어를 빠르게 연결할 수 있어
신속한 머신 비전 애플리케이션을 구축할 수 있습니다.



즉, ECS Series는 품질에 제한을 두지 않는 동시에

비용과 효율성이 최우선인 프로젝트에 가장 이상적인 제품이라고 말 할 수 있습니다.



*GenICam은 "Generic Interface for Cameras"의 약자로, 카메라 및 비전 시스템에서 사용되는 표준 인터페이스입니다.





- AT C6-2040-ECS Series 기술사양 -

AT-3D-Sensor-ECS-Datenblatt-2



AT-3D-Sensor-ECS-Datenblatt-2

Resource - AT



위의 기술 사양에서 보시는 것처럼 ECS 시리즈는 광삼각법 원리를 기반으로 작동하며
한번의 스캔으로 물체의 2,048개의 포인트를 출력하고 최대 43kHz의 높은 속도로 빠르고 정확한 데이터 수집을 제공합니다.



ECS는 660nm 파장의 2M등급의 레이저를 지원하기 때문에 안정적입니다.
660nm 파장의 레이저는 가시광선의 대역에 속하기 때문에 다양한 재료에서 좋은 성능을 발휘합니다.

ECS는 최대 속도가 43 kHz이기 때문에 빠르게 데이터를 획득할 수 있습니다. 이는 고속 생산 라인에서도 효과적으로 사용될 수 있습니다

그리고 2048개의 포인트는 세밀한 데이터 표현을 가능하게 하여,
복잡한 형상이나 표면 특성을 정확하게 분석합니다.







cs6-feature

추가로 ECS는 CS6에서 제공되는 Multipart, Multipeak, Region search and Region tracking 기능을 제공합니다.

사용자는 이 기능들을 사용하여 데이터 분석을 편리하게 조작할 수 있습니다.











 MULTIPART

 여러 데이터 세트의 동시 출력

 이 기능은 픽셀 형식이나 알고리즘과 관계없이 최대 10개의 서로 다른 데이터 세트를 동시에 출력할 수 있습니다.

 또한, 높이 데이터 외에도 반사율이나 산란과 같은 추가 데이터를 제공하여 테스트 대상을 사실적으로 표현하게 합니다.

MULTIPEAK

반사 물질을 방해 없이 스캔

이 기능은 레이저 삼각측량을 사용하여 왜곡 없는 3D 프로필 데이터 스캔을 얻을 수 있습니다.

만약 반사율이 높은 테스트 표면에서 레이저 반사가 발생하는 경우 이를 구별하고
피크 데이터가 포함된 최대 4개의 프로파일을 별도로 출력할 수 있습니다.


 REGION SEARCH AND REGION TRACKING

 레이저 라인의 안전한 감지 및 분류

 이 기능은 레이저 라인을 안정적으로 찾아 결정하고 실시간으로 이를 감지하고 그에 따라 조정합니다.

 이를 통해 전체 스캔 높이를 활용하여 스캔 속도를 높입니다.











ECS 시리즈는 콤팩트한 디자인 덕분에 다양한 산업에 제약 없이 활용이 가능합니다.



ECS 3D 스캐닝에 적합한 산업은 식품, 물류, 로봇 비전 산업입니다.

ecs-for-food-industries

식품 산업에서는 포장의 총 높이, 부피를 측정하거나 품질을 위한
질감, 색상, 신성도 검사 등 외관검사를 진행할 수 있습니다. 또한, 포장물품의 불량 검사에도 적용할 수 있습니다.

물류 검사에서는 패키징의 크기 및 두께 측정, 위치 및 방향을 파악하거나 표면 검사에 사용할 수 있습니다.

마지막으로 로봇 비전에서는 부품의 방향 정보를 제공하여
로봇이 움직일 수 있도록 유도하거나 로봇이 부품을 정렬할 수 있도록 안내합니다.
이를 통해 입체적인 표면 검사를 진행할 수 있습니다.







AT C6-2040-ECS에 관한 자세한 정보를 확인하고 싶으시다면

화인스텍 홈페이지에 있는 Data Sheet를 확인해보세요!
