머신비전 시스템에서 정확한 이미지 분석을 위해 조명은 중요한 역할을 합니다.
검사 대상 영역에 균일한 빛을 조사하면 선명한 이미지를 얻을 수 있어, 비전 시스템의 알고리즘이 보다 정확하게 동작할 수 있습니다.

특히, 고밀도의 광량이 필요한 경우에는 선명한 이미지를 제공하는 조명이 필수적입니다.

이번에는 이러한 용도로 활용되는
LVS(엘브이에스)의 DRT / DRF 시리즈, 직사광-원형 조명에 대해 소개해드리겠습니다.

< DRT/DRF 시리즈 >

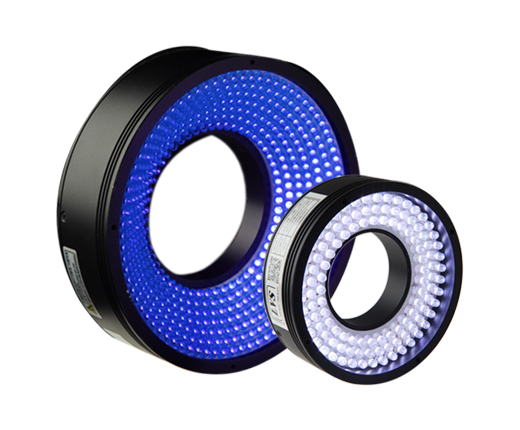

LVS(엘브이에스)의 DRT/DRF 시리즈는 Direct Ring Lighting (직사광 링 조명)으로
LED를 원형으로 배열하여 대상 물체를 직접적으로 비추는 방식의 조명입니다.

Direct Ring Lighting (직사광 링 조명) 방식은 강한 명암 대비를 제공하여
표면의 미세한 결함을 강조하거나 선명한 이미지를 얻는 데 유리합니다.

주로 각인된 문자 판독, 표면 스크래치 검사, 반사율이 낮은 소재의 검사에 활용되며,
균일한 광량과 높은 밝기를 제공하여 머신비전 검사에서 정확한 이미지 분석을 지원합니다.

| DRT/DRF 시리즈 특징 및 조사 방식

고밀도의 광량으로 선명한 이미지를 얻고자 할 때 사용되는 LVS(엘브이에스)의 DRT/DRF 시리즈는
모두 고휘도 LED를 고밀도로 배치한 표준형 조명 타입으로,
FPCB(Flexible Printed Circuit Board)를 적용하여 LED를 우산 형태로 배치하고, 조사 방식에 따라 최적의 조명 효과를 제공합니다.

DRT 시리즈는 강한 대비를 활용하여 미세한 결함을 뚜렷하게 포착하는 데 효과적이며,
DRF 시리즈는 360도 방향에서 고르게 빛을 조사하여 균일한 조명과 안정적인 이미지를 구현하는 데 적합합니다

* FPCB(Flexible Printed Circuit Board) : 유연한 기판 위에 회로를 인쇄하여 만든 전자 회로 기판. 조명시스템에서 사용하면 LED를 곡선 형태로 배치하거나, 특정 구조에 맞게 유연하게 적용할 수 있어 조명 각도와 배치를 최적화하는 데 유리

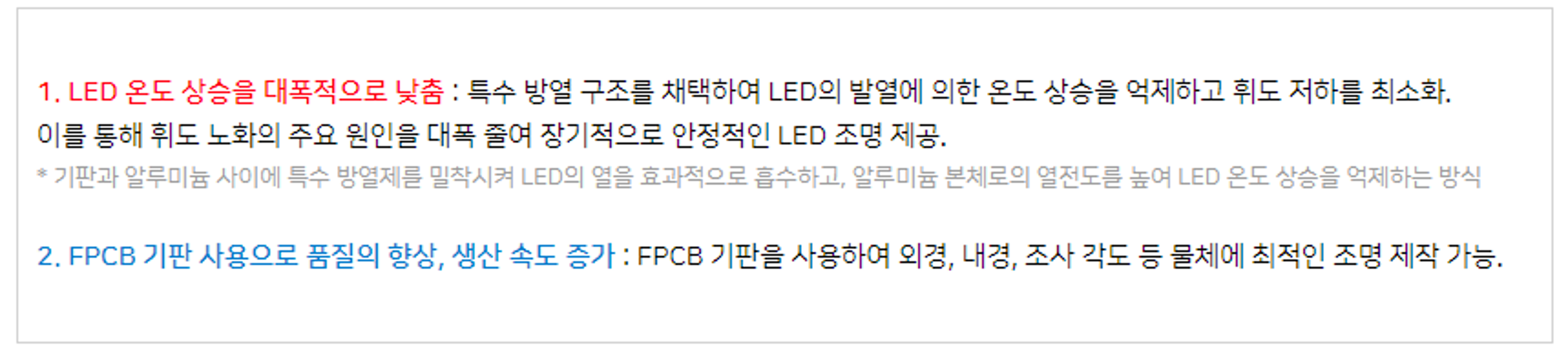

* DRT/DRF 시리즈 특징

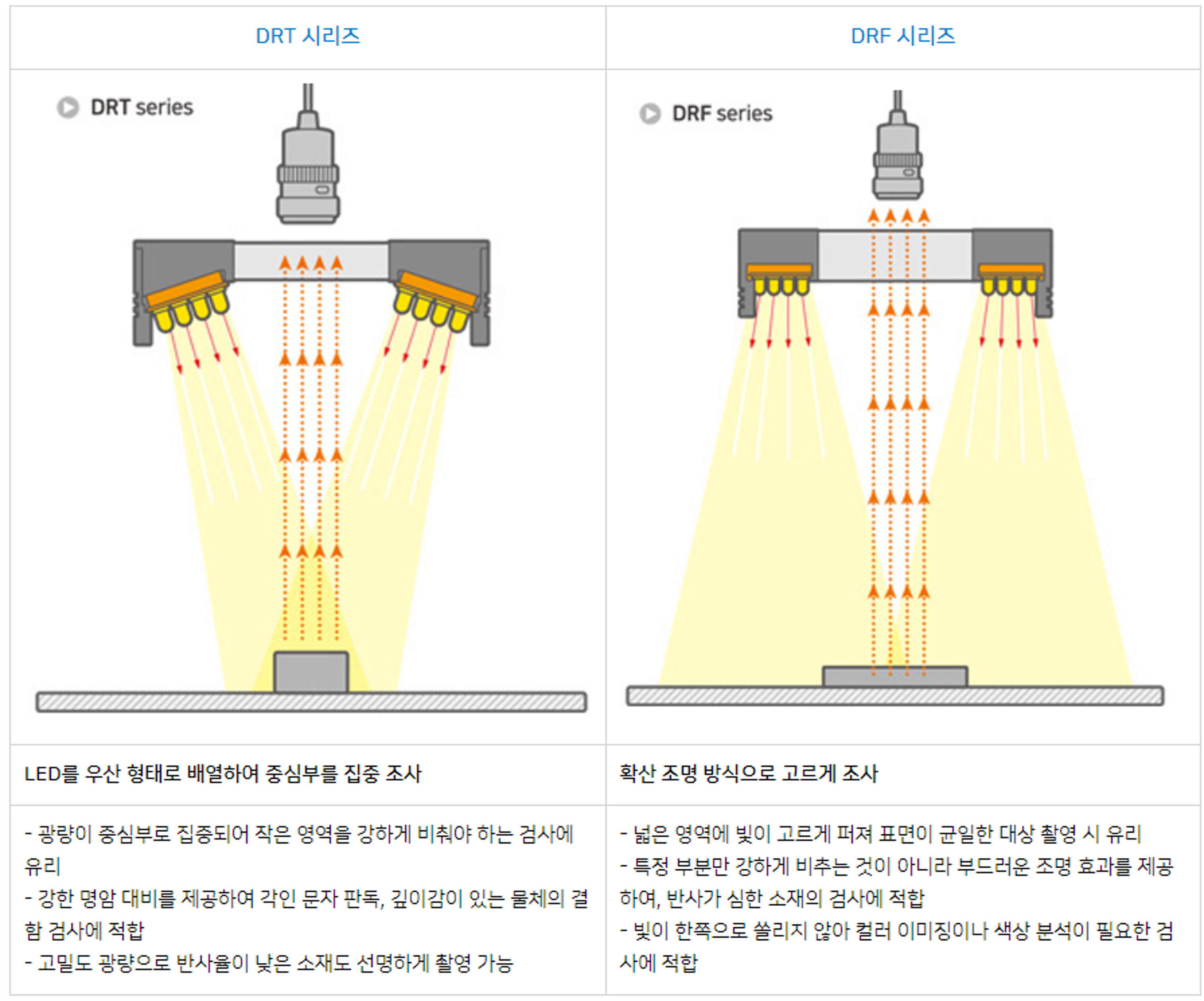

* DRT/DRF 시리즈 조사방식

| DRT/DRF 시리즈 Specifications

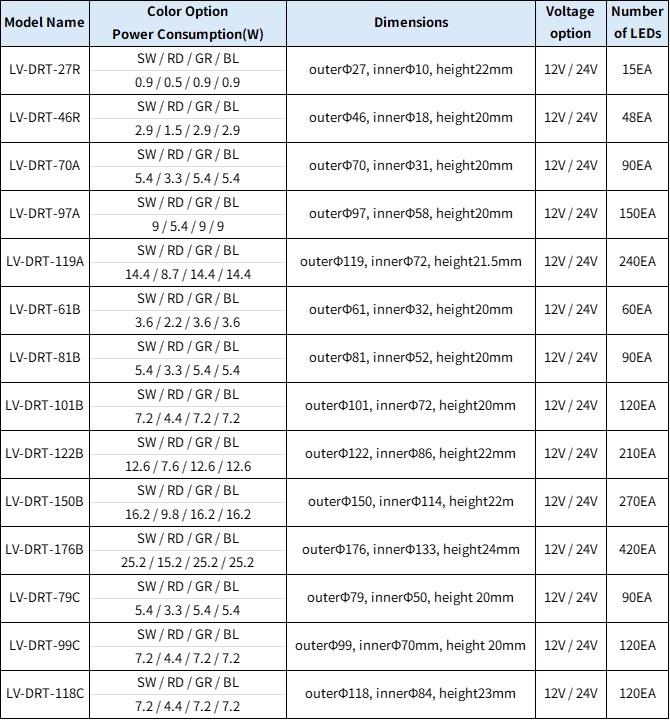

* DRT 시리즈 Specifications

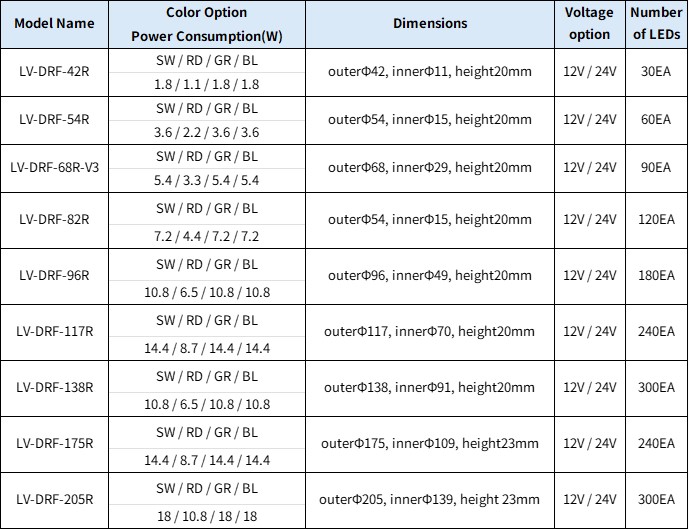

* DRF 시리즈 Specifications

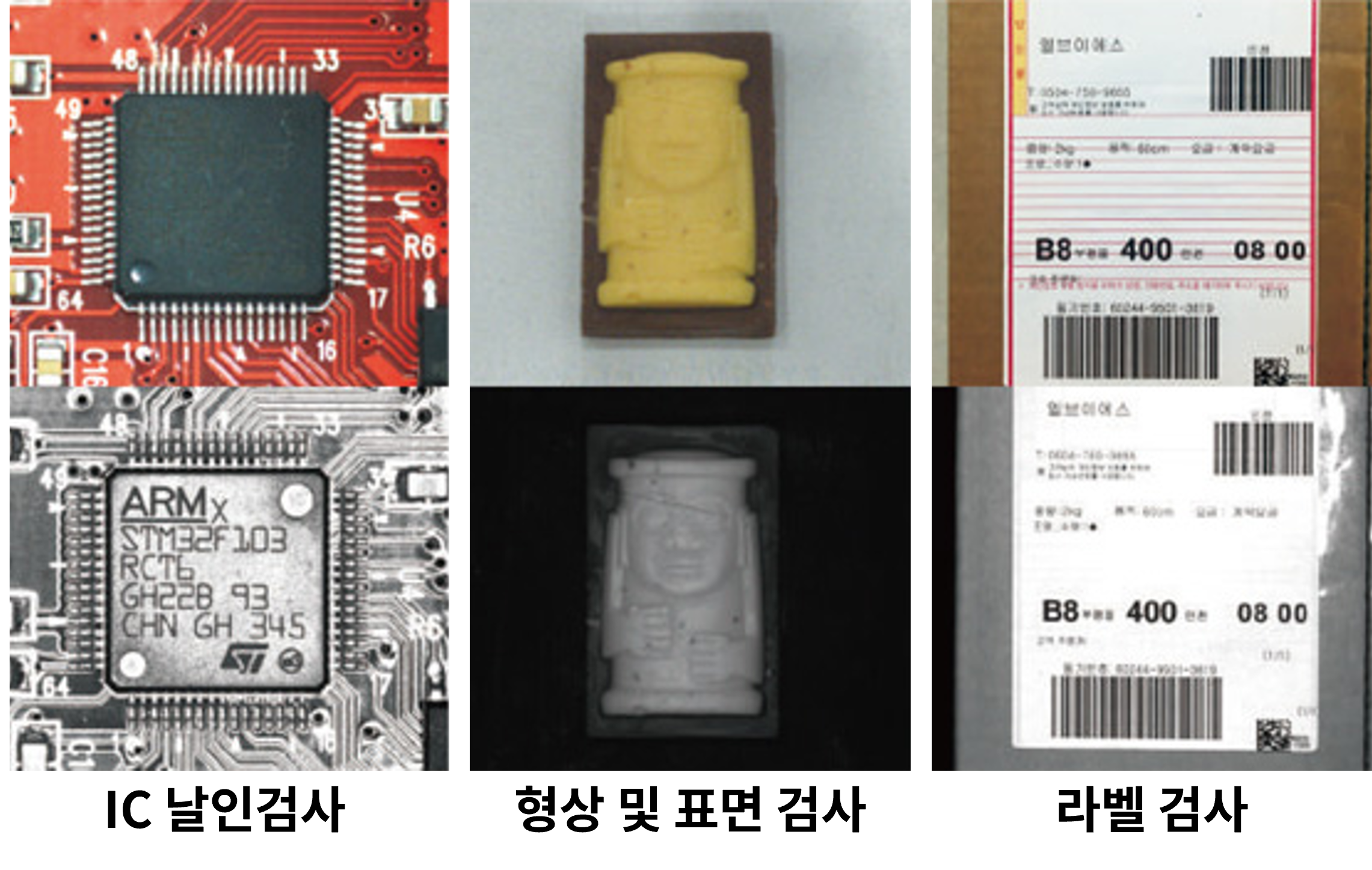

| DRT/DRF 시리즈 Applications

LVS(엘브이에스)의 DRT/DRF 시리즈는 다양한 산업 분야에서 활용됩니다.

PCB 및 침 부품 검사에서는 정확한 위치 측정과 결함을 식별하는 데 탁월한 성능을 발휘하며,
액정 정렬 검사에서는 화면의 선명도와 배열 상태를 확인하여 품질을 보장합니다.

이외에도, 플라스틱 용기 검사에서는 표면 결함을 빠르게 식별할 수 있고,

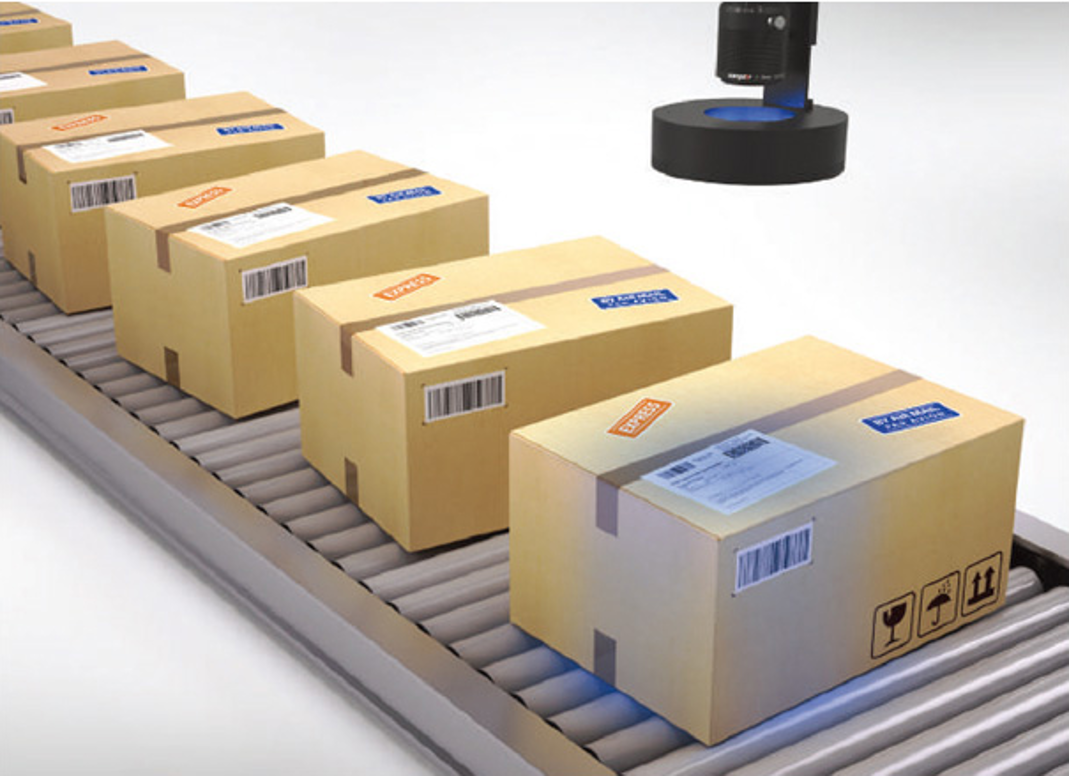

라벨 검사에서는 정확한 위치와 상태를 파악해 불량 제품을 제거할 수 있습니다.

LVS(엘브이에스)의 DRT와 DRF 시리즈는 정밀한 검사와 정확한 분석이 필요한 제조 공정에서 중요한 역할을 하며,
제품의 품질을 보장하고 생산성을 높이는 데 기여합니다.

두 시리즈는 고휘도 LED를 고밀도로 배치한 조명 타입으로,
FPCB 구조를 통해 LED 배치와 조명 각도를 유연하게 최적화할 수 있습니다.

고밀도의 광량으로 확실한 검사가 가능한 LVS(엘브이에스)의 DRT/DRF 시리즈에
대하여 궁금하시다면, 화인스텍으로 문의주세요!
