머신비전 USB 인터페이스

머신비전 카메라 인터페이스의 종류

머신비전 카메라 인터페이스의 발전

머신비전 카메라 인터페이스의 선택은 장비를 구성함에 있어서 매우 중요합니다. 머신비전 장비는 더 높은 검사정도와 더 빠른 검사를 하기 위해 진화합니다.

그렇기 때문에 이미지 센서 또한 더 높은 해상도와 더 빠른 속도로 발전해 왔으며, 넓은 대역폭의 데이터를 안정적으로 전송하기 위해 새로운 인터페이스를 머신비전 시스템에 도입하게 되었습니다.

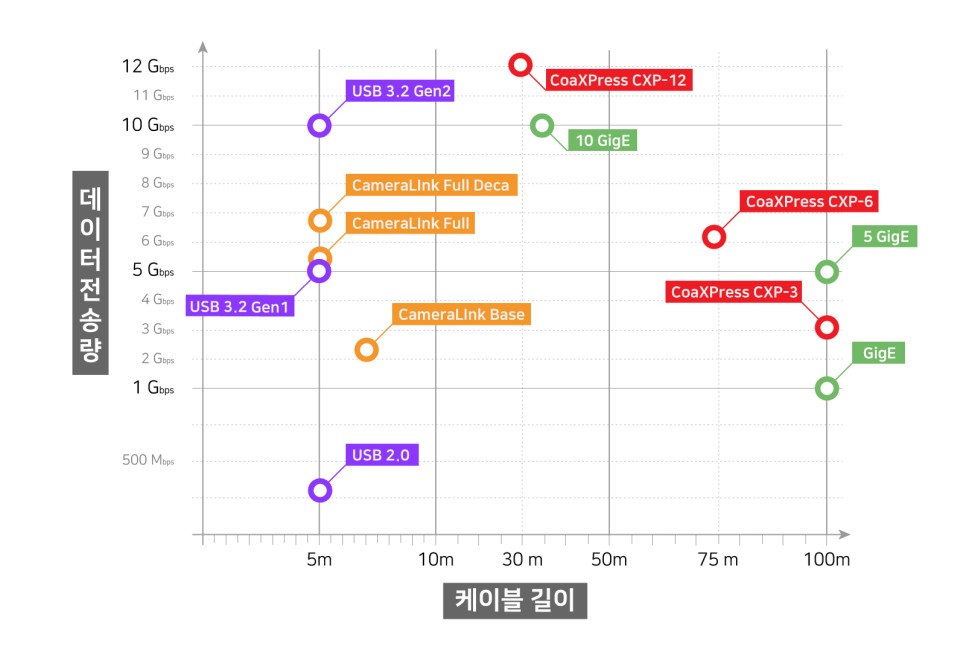

 인터페이스 별 비교 그래프

아래 머신비전 인터페이스 비교표를 참고하면 수치를 통해 비교할 수 있습니다.

머신비전 카메라 인터페이스의 종류

머신비전 카메라 인터페이스는 아날로그부터 광 케이블 까지 다양합니다. 검사할 때 필요한 카메라 해상도, 검사 속도에 따라 인터페이스를 정해야 합니다. 위 그래프에서 보는 것과 같이 데이터량이 많이 필요한 경우에는 10GigE, CoaXPress, USB 3.2 Gen2가 유리합니다.

현재까지 머신비전 시장에서 많이 쓰인 인터페이스는 CameraLink 이지만, 의료장비와 같이 소형일 경우에는 가격 대비 성능이 높은 USB 인터페이스를 추천합니다.

케이블 길이의 장점과 구성품의 가격, 편의성을 생각하신다면 GigE 인터페이스를 선택 하는 것이 좋습니다.

USB 인터페이스

사용하기 쉬운 머신비전 인터페이스라면 단연 USB 인터페이스 일 것입니다. Plug and Play 인터페이스는 1996년부터 사용되었고 지금까지 상당히 개선되었습니다.

USB3Vision의 진화는 Gigabit 속도를 달성하기 위해 발전해 왔으며, USB3 버전도 USB3.0, USB3.1 Gen 1, USB 3.1 Gen2로 여러번 변경되었습니다.

USB2.0의 전송대역폭 480Mbps는 USB 3.1 Gen2 에서는 10Gbps까지 향상되었습니다. 화인스텍의 파트너사 SENTECH, FLIR, JAI에서도 25메가 이하 USB 카메라의 라인업은 탄탄하게 구성되어 있습니다.

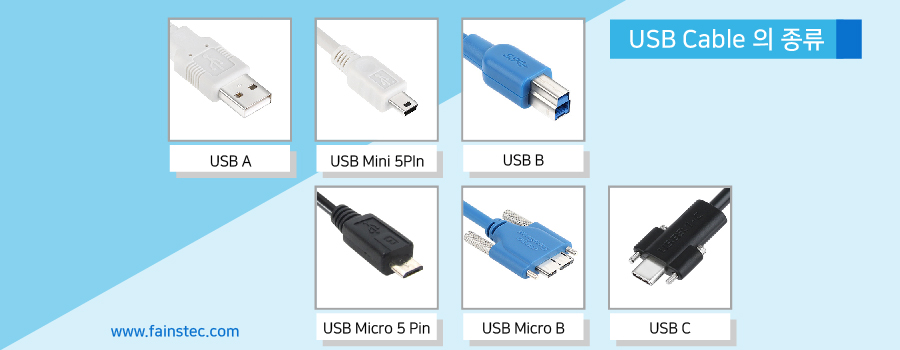

USB3 표준인 USB3 Type-B와 USB3 Micro-B는 최대 10미터 길이의 케이블로 사용할 수 있지만 머신비전 업계에서는 5미터 이상 사용은 보증하지 않습니다. 케이블을 5미터보다 길게 사용하려면, 리피터 또는 광컨버터를 사용해야 합니다

USB 인터페이스의 장점으로는 카메라의 전원을 데이터 케이블로 공급 받는 것과 여러가지 전자제품의 표준 인터페이스이기 때문에 멀티 USB 허브와 케이블 등 주변 구성품을 쉽게 구입할 수 있고, 다른 인터페이스 대비 가격이 저렴합니다.

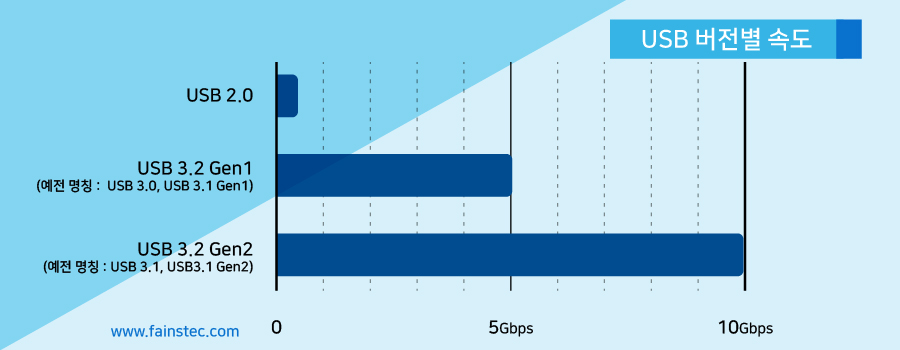

USB 버전별 속도 차이

USB3버전 명칭의 변경

USB3.0 버전의 명칭은 재정의 되었습니다. 2021. 02. 10 기준으로 정의된 명칭이며, 이전 USB3.0, USB3.1 Gen1은 USB 3.2 Gen1으로 USB3.1, USB3.1 Gen2는 USB 3.2 Gen2로 통합 되었습니다.
