SONY ® Pregius ™ CMOS 센서 4세대 Pregius S의 장점 3가지

2022-07-18


SONY ® Pregius ™ CMOS 센서 4세대 Pregius S의 장점 3가지





안녕하세요.?

머신비전 솔루션 전문 기업 화인스택 블로그에 찾아주셔서 감사합니다.

Sony에서 2013년 처음 개발하고 출시한 Pregius 센서가 4번째 큰 변화를 진행했습니다.

1세대부터 4세대까지 어떻게 변화했는지 간략하게 보여드리겠습니다.



세대

1세대 (Pregius)

2세대 (Pregius)

3세대 (Pregius)

4세대 (Pregius S)

픽셀 사이즈

6.86um

3.45 um / 6.9 um

4.5 um / 9 um

2.74 um

센서(예시)

IMX174

IMX253

IMX420

IMX530

해상도

2.3 MP

12 MP

7.1 MP

24.5 MP

이미지 서클

1/1.2 "

1.1"

1.1"

4/2"

프레임 레이트

164 pfs

68 fps

207 fps

106 fps

출력 노이즈(-e)

5

2

2.5

2.31

Sony Pregius 가 4세대로 접어들면서 가장 크게 변한 3가지가 있습니다.



Pregius S의 장점 1

센서 칩 사이즈의 소형화

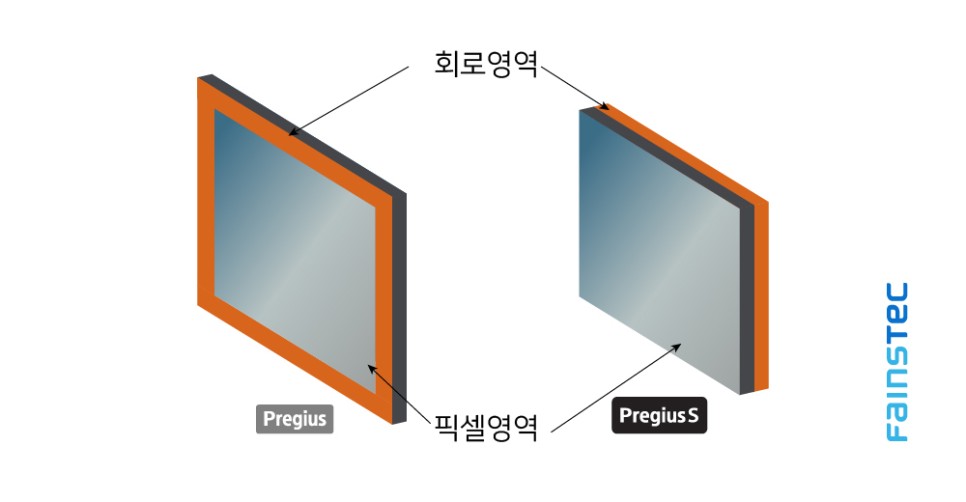

픽셀 영역 옆쪽에 있던 회로 영역을 픽셀 영역 뒤로 보내는 적층 방식을 적용해 센서를 더 작게 제조할 수 있게 되었습니다.

물리적으로 센서는 잘라 쓸 수 없기 때문에 센서의 사이즈가 카메라 크기를 결정하는 가장 큰 요소로 볼 수 있는데

해상도에 비해 센서가 작아졌다는 것은 카메라의 외형을 더 작게 만들 수 있다는 장점이 있습니다.

물론 셀 사이즈가 작아지면 어두워지거나 노이즈가 늘어날 수도 있습니다.

<사진 1> Pregius S의 장점 1 - 적층방식



Pregius S의 장점 2

BSI 적용 (Back Side Illumination)

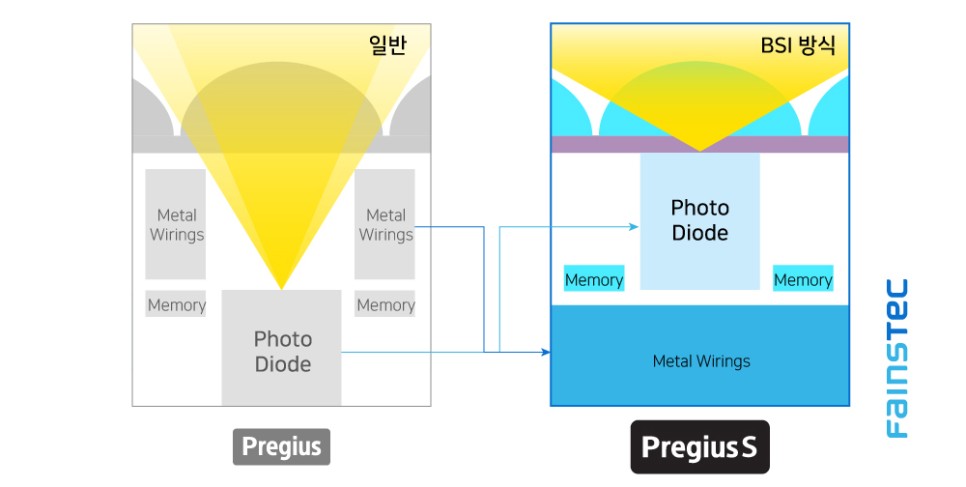

지금까지의 Pregius 센서는 메탈와이어링 아래에 포토다이오드가 자리 잡고 있었습니다.

그로 인해 온전한 빛이 포토다이오드까지 도달하기 어려웠죠.

그래서 Pregius 2세대 12메가 카메라에서 주변부가 어두워지는 문제가 이슈 되기도 했습니다.

그래서 Exmor R 기술을 Pregius 4세대에 집어넣게 되었습니다.

Pregius S의 장점 중 셀 사이즈가 작아져 발생할 수 있는 이미지 퀄리티 문제를 이렇게 해결 한 것입니다.

<사진 2> Pregius S의 장점 2 - BSI



Pregius S의 장점 3

해상도 대비 가격

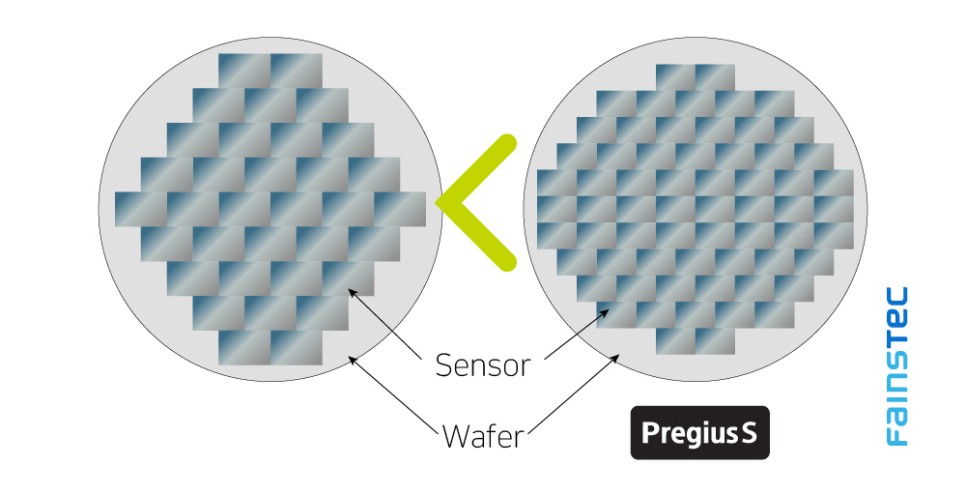

셀 사이즈가 작아짐에 따라 센서 사이즈 대비 해상도가 높아졌으며, 웨이퍼 1장에서 많은 센서를 제조할 수 있습니다.

이야이기는 곧 우리가 흔히 얘기하는



24메가가 그렇게 싸다고?



이런 이야기가 될 수 있다는 것이죠.

그리고 센서가 작기 때문에 24.5메가나 되는 고해상도를 C 마운트로 사용할 수도 있습니다.

장비를 설계하는 사람 입장에서 정말 좋은 환경이 아닐 수 없습니다.

<사진 3> Pregius S의 장점 3 - 작은 셀 사이즈

이처럼 센서의 발전에 따라 머신비전 업계뿐만 아니라 카메라를 사용하는 모든 업계에 작지만 큰 변화를 가져다줍니다.

화인스텍에 오셔서 새로운 센서를 경험하세요.
