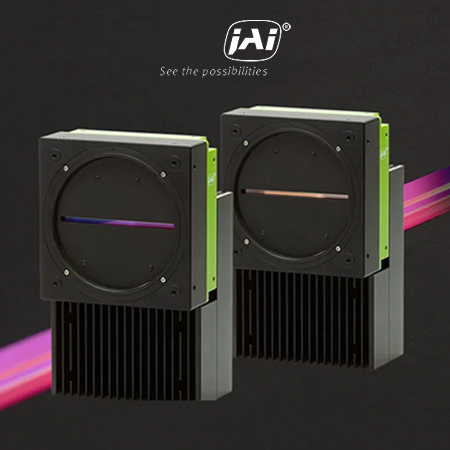

JAI는 새로운 Sweep 시리즈, 16K 고속 CMOS 라인 스캔 카메라인

SW-16000TL-CXP4A 3라인 컬러 모델과 SW-16000M-CXP4A 흑백 모델?을

출시하였습니다.

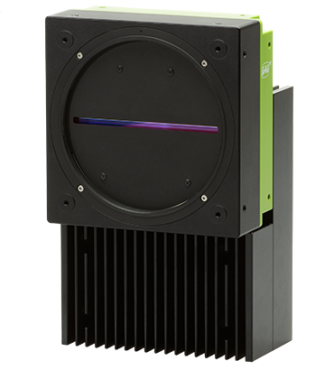

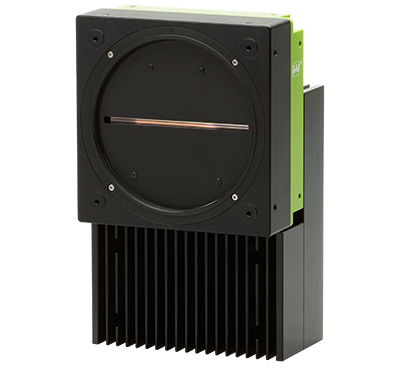

< SW-16000TL-CXP4A / SW-16000M-CXP4A >

SW-16000TL-CXP4A와 SW-16000M-CXP4A는 5μm 크기의 대형 정사각형 픽셀과

빠른 데이터 전송 속도를 제공하는 CoaXPress 4 x CXP-12 인터페이스를 갖추고 있습니다.

무려 16K의 해상도를 지원하여 디스플레이 패널, 태양광 패널, 대형 인쇄물 등

대규모 생산라인에서 넓은 영역을 한 번의 스캔으로 커버할 수 있습니다.

또한, 기존 해상도로는 감지할 수 없었던

미세한 결함까지 정밀하게 분석할 수 있어, 대형 제품 검사와 품질 관리에 효율적입니다.

| SW-16000TL-CXP4A / SW-16000M-CXP4A 특징

5μm 정사각형 픽셀의 대형화와 픽셀 비닝으로 감도 향상:

대형 5μm x 5μm 픽셀이 장착된 새로운 Sweep 카메라는 3.5μm x 3.5μm 픽셀이 작은 시중의 다른 16K 라인 스캔 카메라에 비해 향상된 광 감도를 제공합니다. 픽셀이 클수록 신호 대 잡음비가 향상되어 동적 범위와 화질이 개선됩니다. 또한 동일한 양의 빛으로 더 빠른 검사 속도를 제공하거나 전력 소비를 줄이면서 더 낮은 강도의 조명을 사용하여 비용을 절감할 수 있습니다. 픽셀 크기는 2x1 수평 비닝(10μm x 5μm의 픽셀 크기로)으로 증가하여 훨씬 더 높은 광 감도를 제공할 수 있습니다.

CoaXpress 2.0 인터페이스를 통한 빠른 데이터 처리량:

CoaXpress v2.0 인터페이스는 CXP-6 및 CXP-12 구성을 지원하여 회선당 최대 12.5Gbps의 데이터 처리량을 제공합니다(4개 회선 모두 사용 시 총 50Gbps). 이 높은 처리량은 고해상도와 빠른 스캔 속도가 필요한 애플리케이션에 매우 중요합니다. CoaXpress 인터페이스는 트리거링, 최대 25미터의 케이블 길이, 여러 대의 카메라를 하나의 PC 프레임 그래버에 연결할 수 있는 기능 등 강력한 기능도 제공합니다. 지연 시간과 지터가 낮아 고속 산업 검사를 위한 안정적이고 안정적인 성능을 보장합니다.

다용도 GPIO 옵션 및 로터리 인코더에 직접 연결:

카메라는 "스캔 재개" 및 "트리거 수에 따른 이미지 출력 지연"과 같은 고급 기능을 지원하는 조명 및 로터리 인코더와 유연한 동기화를 위한 다목적 GPIO 및 트리거 옵션을 제공합니다.

스캔 기능 재개:

이미지 획득 중에 개체가 예기치 않게 중단되면 인코더 트리거는 개체가 방향을 반전할 때 카운트됩니다. 개체가 이전 위치로 돌아오면 카메라가 중단된 위치에서 이미지 캡처를 자동으로 재개합니다. 이 알고리즘은 수집 중 이미지 라인 손실을 방지하는 데 도움이 될 수 있습니다.

트리거 수에 따른 이미지 출력 지연:

비전 시스템 설계자가 고정된 타이밍이 아닌 특정 트리거 인코더 수를 기준으로 "이미지 출력 지연"을 설정할 수 있습니다. 이 기능은 트리거와 카메라가 제조 컨베이어 벨트의 동일한 위치에 있지 않거나 컨베이어의 속도가 달라지거나 실시간 지연이 동적으로 조정되어 카메라가 최적의 순간에 이미지를 캡처할 수 있는 상황에서 적절한 동기화를 보장할 수 있습니다.

지능형 서브 픽셀 공간 보정 (컬러 모델만 해당):

SW-16000TL-CXP4A 컬러 모델은 지능형 서브 픽셀 공간 보정 위한 고급 알고리즘을 갖추고 있어 세 가지 R-G-B 라인의 정확도를 일치시킵니다. 이를 통해 완벽한 화질을 보장하고 고속 애플리케이션에서 작은 물체 결함을 감지할 수 있습니다. 이 보정은 센서 라인 간의 작은 물리적 간격으로 인해 발생할 수 있는 정렬 불량(HALO)을 수정합니다.

추가 기능:

추가 기능으로는 기울어진 뷰 보정, 관심 영역, 개별 RGB 이득 및 노출 제어, 라인 및 엣지 대비 개선을 위한 엣지 강화 기능, 색 공간 변환 및 픽셀 감도 보정(PRNU/DSNU)과 같은 이미지 처리 기능, 블랙 레벨 조정, 화이트 밸런싱, 음영 보정 등이 있습니다.

* 카메라에는 M-95 렌즈 마운트가 제공되며 열을 효과적으로 방출할 수 있는 방열판이 함께 제공됩니다.

| SW-16000TL-CXP4A / SW-16000M-CXP4A Sensitivity

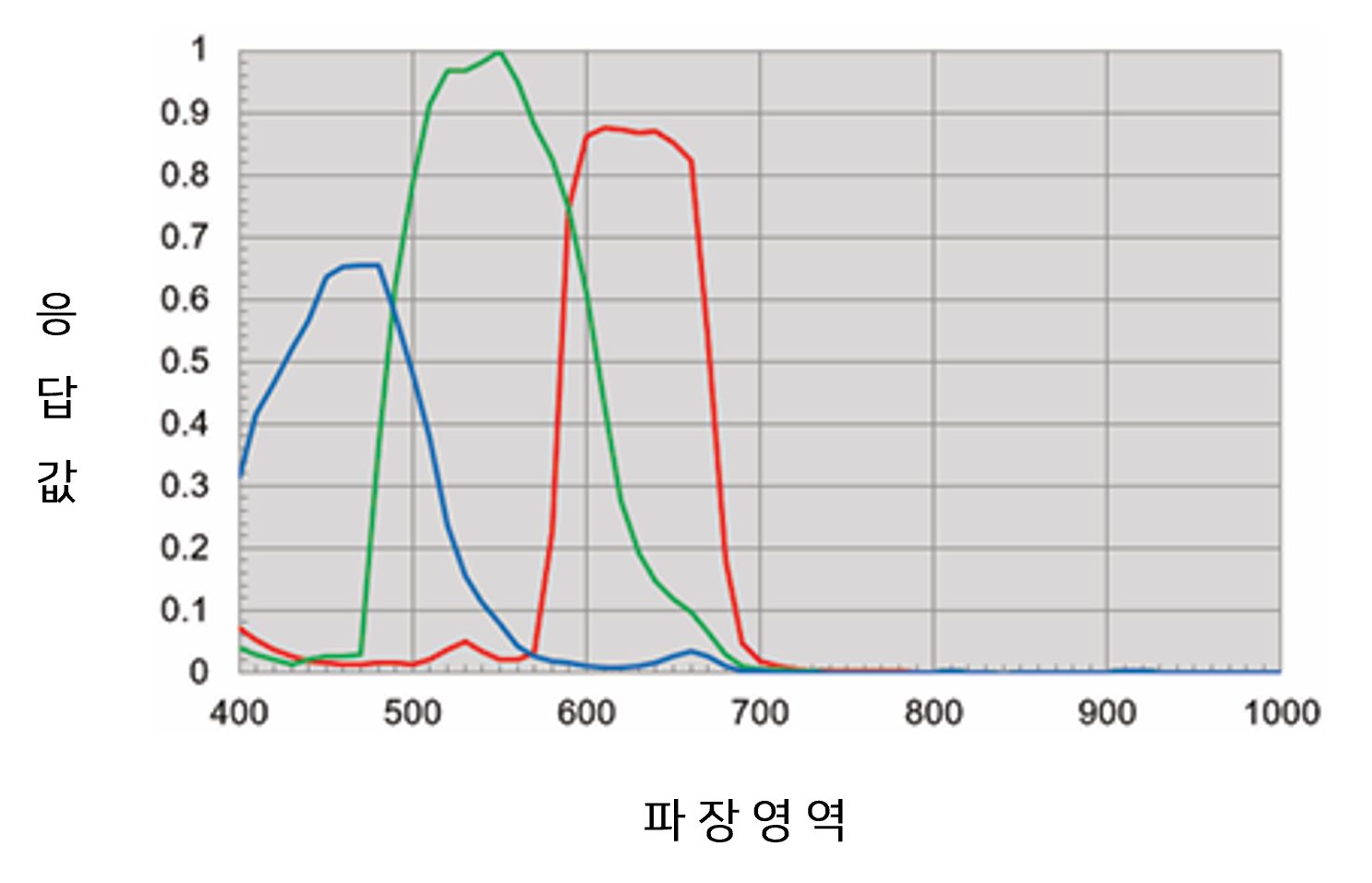

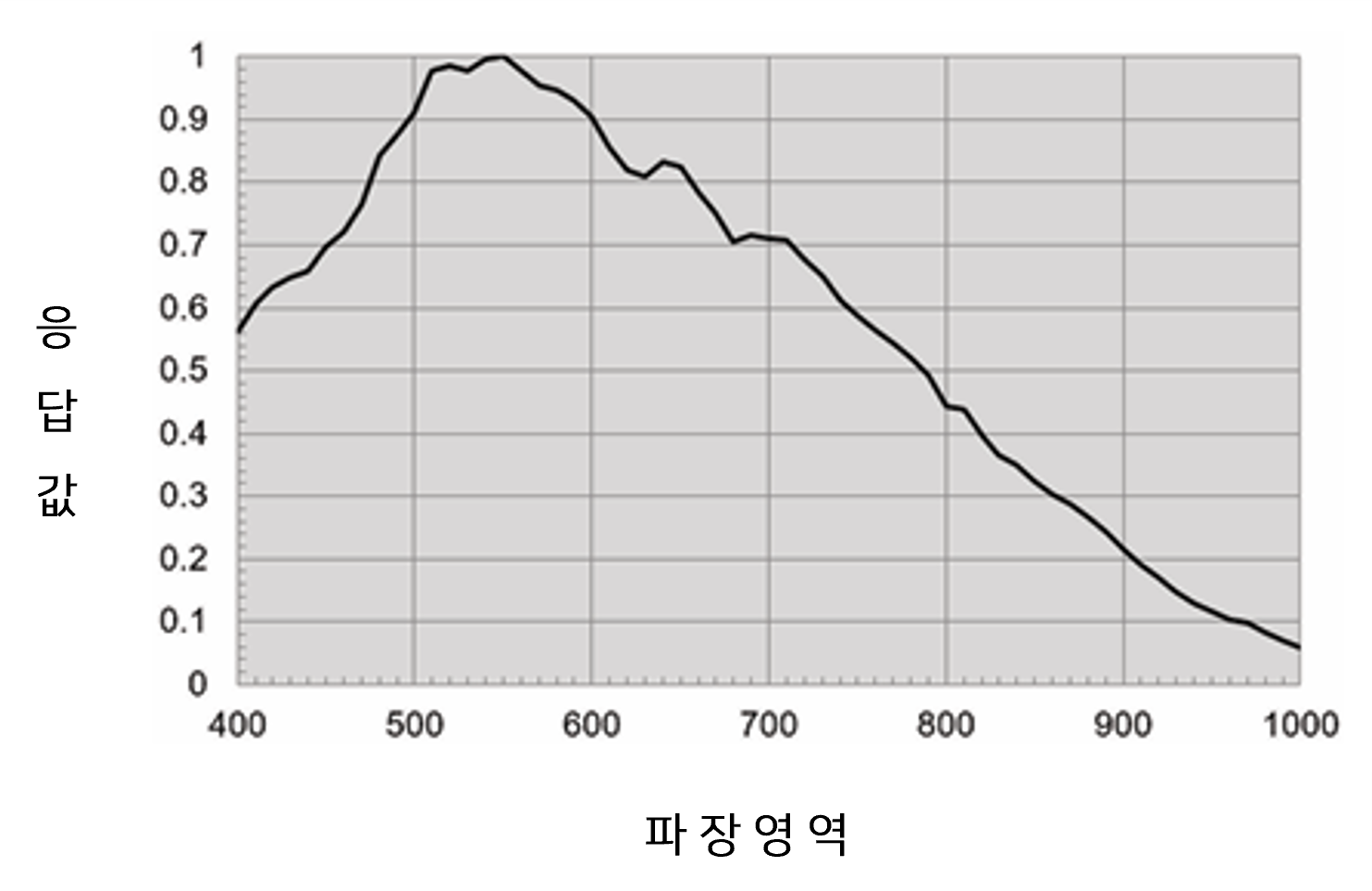

아래 그래프는 SW-16000TL-CXP4A와 SW-16000M-CXP4A가

가시광 파장대에서 높은 감도를 제공하기 때문에 고품질 이미지를 얻을 수 있음을 나타냅니다.

좌 SW-16000TL-CXP4A Sensitivit 우SW-16000M-CXP4A Sensitivity

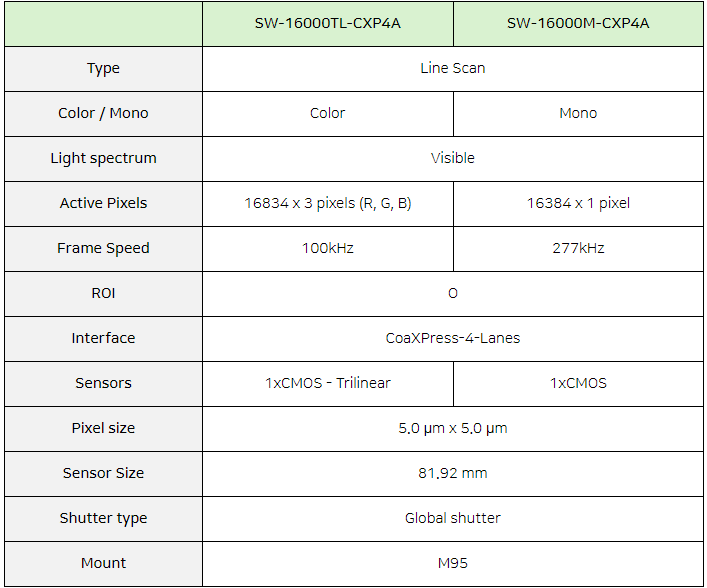

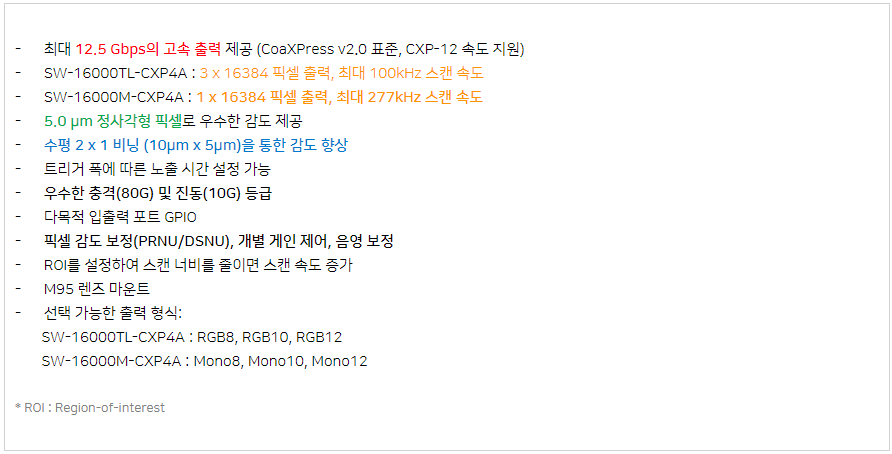

| SW-16000TL-CXP4A / SW-16000M-CXP4A Specifications

| SW-16000TL-CXP4A / SW-16000M-CXP4A 적용 분야

배터리 검사

긁힘, 찌그러짐, 불순물, 기포, 구멍 등 전극 시트의 결함 검사 등

유리 검사

글라스 표면 결함 감지, 오염 및 이물질 식별, 엣지 품질 검사 등

반도체 검사

웨이퍼의 미세 균열, 스크래치 등 결함 감지, 패턴 웨이퍼의 패턴 결함 검사, 포토마스크 정렬 검사, 반도체 패키지에 탑재된 칩 회로의 품질 및 결함 검사 등

인쇄 및 웹 검사

판금, 컬러 타일, 직물 등의 제조와 관련된 인쇄 검사 및 다양한 웹 검사 등

평면 패널 디스플레이 검사

데드 픽셀, 스크래치 및 기타 결함 감지 검사,평면 패널 및 디스플레이의 표면 검사 등

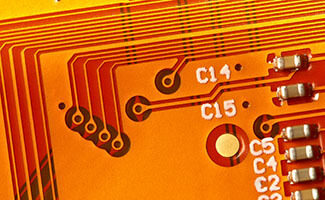

PCB 검사

보드 검사, 골드 핑거 검사, 반도체 검사, 인쇄 회로 기판 조립(PCBA) 검사 등

*데드 픽셀(Dead Pixel) : 디스플레이 화면이나 이미지 센서에서 작동하지 않는 픽셀

*골드 핑거(Gold Finger) : PCB의 가장자리 연결 부분

빠른 스캔 속도, 고해상도, 대형 5μm 픽셀 및 CoaXPress 2.0 인터페이스의 강력한 조합!

화인스텍과 함께 작은 디테일까지 정확하고 빠르게 검사하는

JAI의 SW-16000TL-CXP4A / SW-16000M-CXP4A를 함께 경험해보세요!
