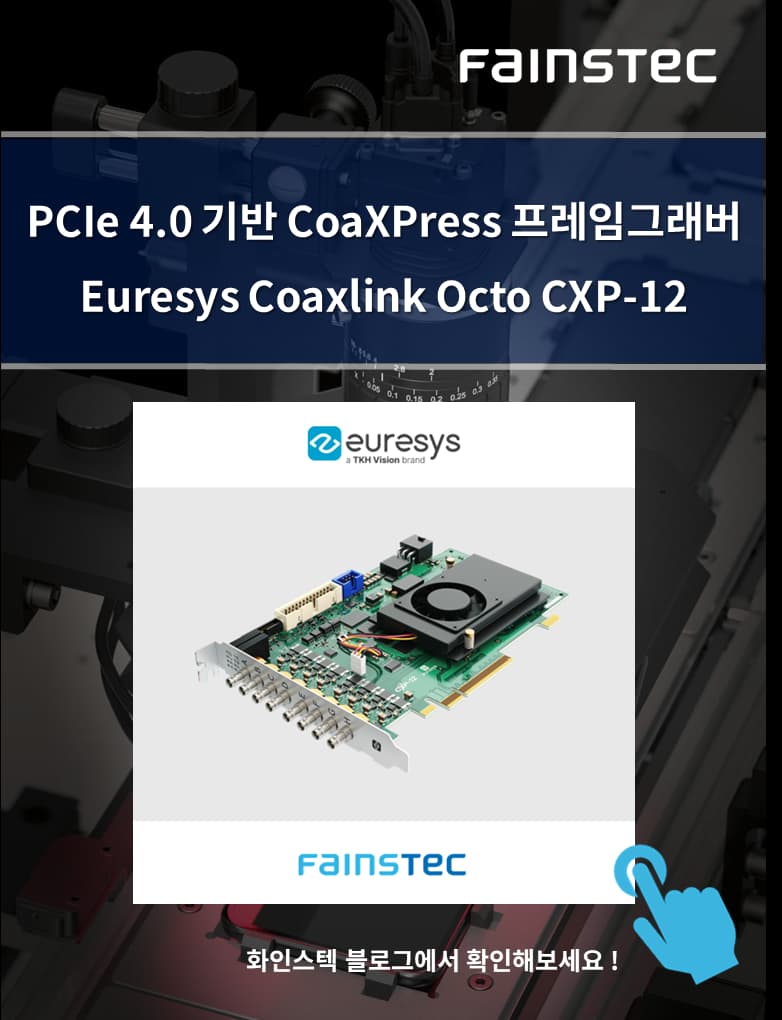

유레시스 PCIe 4.0 기반 CoaxPress 프레임그래버, Euresys Coaxlink Octo CXP-12

최대 8대의 CoaXPress 카메라를 하나의 보드에서 운용할 수 있는 고속·고해상도 영상 처리용 프레임그래버 솔루션을 소개합니다.

본 제품은 유레시스의 Micro-BNC(HD-BNC™) 커넥터로 신뢰성 있는 연결과 장거리 전송(최대 100m)까지 안정적으로 지원합니다.

*공식 출시: 2026 예정

기술 문의 및 적용 상담은 화인스텍으로 문의바랍니다!

 화인스텍 PCIe 4.0 기반 CoaXPress 프레임그래버, Euresys Coaxlink Octo CXP-12 안녕하세요, 산업용 머신비전 솔루션 전문기업 화인스텍입니다. 스마트 제조 환경을 위한 기술과 제품 정보를 전해드립니다. 이번 포스팅에서 소개할 유레시스(Euresys)의 Coaxlink Octo CXP-12는 최대 8대의 카메라를 하나의 보드에서 동시에 운용할 수 있는 구성으로 고속·고해상도 이미지 처리가 필요한 다양한 산업군에 효과적인 솔루션입니다. 고속 이미지 처리를 위한 Coaxlink Octo CXP-12의 핵심 특징 하나의 보드로 8대 카메라 연결 유레시스(Euresys)의 Coaxlink Octo CXP-12는 8개의 CoaXPress CXP-12 포트를 제공하여, 하나의 프레임그래버로 최대 8대의 카메라를 독립적으로 연결할 수 있습니다. 또한, 1대의 카메라에 4개의 포트를 묶어 사용하고 나머지 포트에는 다른 카메라를 연결하는 등 다양한 구성 조합이 가능하여 구동 환경 설계의 유연성이 높습니다. 1대의 고해상도 카메라에 4포트 연결 + 나머지 포트로 4대의 일반 카메라 운용 8대의 카메라를 각각 1포트씩 독립 운용 초고속 데이터 전송 해상도와 속도가 중요한 검사 환경에서는, 대역폭이 성능을 좌우합니다. 유레시스(Euresys)의 Octo CXP-12는 카메라에서 최대 10,000MB/s, 호스트 PC로는 최대 15,700MB/s (PCIe Gen4 x8 기준)의 전송 속도를 지원합니다. 이는 업계 최고 수준으로, 고속/고용량 영상 데이터를 실시간으로 처리해야 하는 분야에 적합합니다. GPU로 바로 전송! 성능 최적화 CPU 사용량 최소화 데이터 전송 지연시간 단축 실시간 고속 처리에 유리 데이터를 GPU로 직접 전송하여 불필요한 메모리 복사 없이 영상 처리 효율을 극대화할 수 있습니다. AMD DirectGMA 및 NVIDIA CUDA와 호환되는 샘플 코드도 제공되어, GPU 기반 영상 처리 설계 시 개발 난이도를 낮춰줍니다. 긴 라인에서도 안정적인 고속 연결 설비 간 간격이 먼 생산 라인에도 적용할 수 있도록, CoaXPress 표준 대비 우수한 케이블 전송거리를 지원합니다. CXP-12 속도 (12.5Gbps) → 최대 40m CXP-6 속도 (6.25Gbps) → 최대 72m CXP-3 속도 (3Gbps) → 최대 100m PoCXP 지원 – 전원까지 한 번에 유레시스(Euresys)의 Octo CXP-12는 Power over CoaXPress(PoCXP)를 통해 카메라 제어, 데이터 전송, 트리거, 전원 공급까지 모두 하나의 동축 케이블로 처리할 수 있습니다. 포트당 최대 17W의 전원을 공급할 수 있으며, 전압·전류 실시간 모니터링 및 과전류 보호 기능도 탑재되어 있어 안정성까지 확보할 수 있습니다. 개발자 지원 기능 – Memento 로깅 툴 Coaxlink Octo CXP-12는 Memento라는 고급 이벤트 로깅 툴을 함께 제공합니다. 프레임그래버, 카메라, 드라이버, 어플리케이션에서 발생하는 이벤트를 정밀하게 기록하고, 시간순 타임라인, 컨텍스트 정보, 로직 뷰어까지 제공되어 개발·디버깅 과정에서 큰 도움이 됩니다. 신뢰성 높은 연결을 위한 마이크로-BNC(HD-BNC™) 커넥터 Micro-BNC(HD-BNC™) 커넥터는 ‘푸시 앤 턴(push and turn)’ 방식의 베요넷 잠금 구조를 적용해 안정적인 연결을 제공합니다. 빠르고 간편한 연결·분리가 가능해 설치와 유지보수가 수월합니다. 주요 사양 요약 전송 대역폭: 최대 10,000MB/s(카메라→PC), 대용량·고속 이미지 데이터 실시간 전송 PCIe 4.0 x8: 최대 15,700MB/s (지속 13,500MB/s) — 최신 PC 인터페이스 지원 DirectGMA, CUDA: AMD DirectGMA, NVIDIA CUDA와 연동하여 GPU로 직접 데이터 전송 및 CPU 부담 최소화 PoCXP: 케이블 1개로 최대 17W 전원 공급(별도의 전원 불필요) 온보드 메모리: 8GB 메모리 내장 — 대용량 데이터 버퍼링 및 수집 정밀도 강화 이벤트 로깅: Memento 실시간 이벤트 로거 내장 — 진단·모니터링 용이 원케이블 솔루션: 표준 coaxial 케이블로 데이터/트리거/전원 동시 처리 마이크로 BNC: 신뢰도 높은 Micro-BNC(HD-BNC™) 커넥터 채택, 견고한 현장 대응 케이블 최대 100m: 레이아웃 유연성 및 구성 자유도 확보 트리거 지원: 라인스캔, 에어리어스캔 등 다양한 이미지 획득 트리거 방식 지원 C2C-Link 동기화: 다중 카메라 간 정밀한 동기화 지원 범용 I/O 지원: 다양한 센서·엔코더 등 외부장치 연동 가능 eGrabber/GenICam: Euresys eGrabber SDK, 표준 GenICam 프로토콜 완벽 호환 유레시스(Euresys)의 Coaxlink Octo CXP-12는 단순히 ‘카메라를 많이 연결할 수 있는 프레임그래버’가 아닙니다. 영상 구성 환경 설계의 유연성, 업계 최고 수준의 데이터 처리 성능, GPU 최적화까지 모두 갖춘 고성능 프레임그래버입니다. 고속·고정밀 영상 처리가 필요한 산업 환경에서 최적의 선택이 될 유레시스의 Coaxlink Octo CXP-12 *본 제품은 2026년 공식 출시 예정이며, 자세한 출시 일정은 추후 업데이트될 예정입니다.본 제품 또는 솔루션이 궁금하시거나 적용을 검토 중이시라면, 언제든지 화인스텍으로 문의 주시기 바랍니다.
