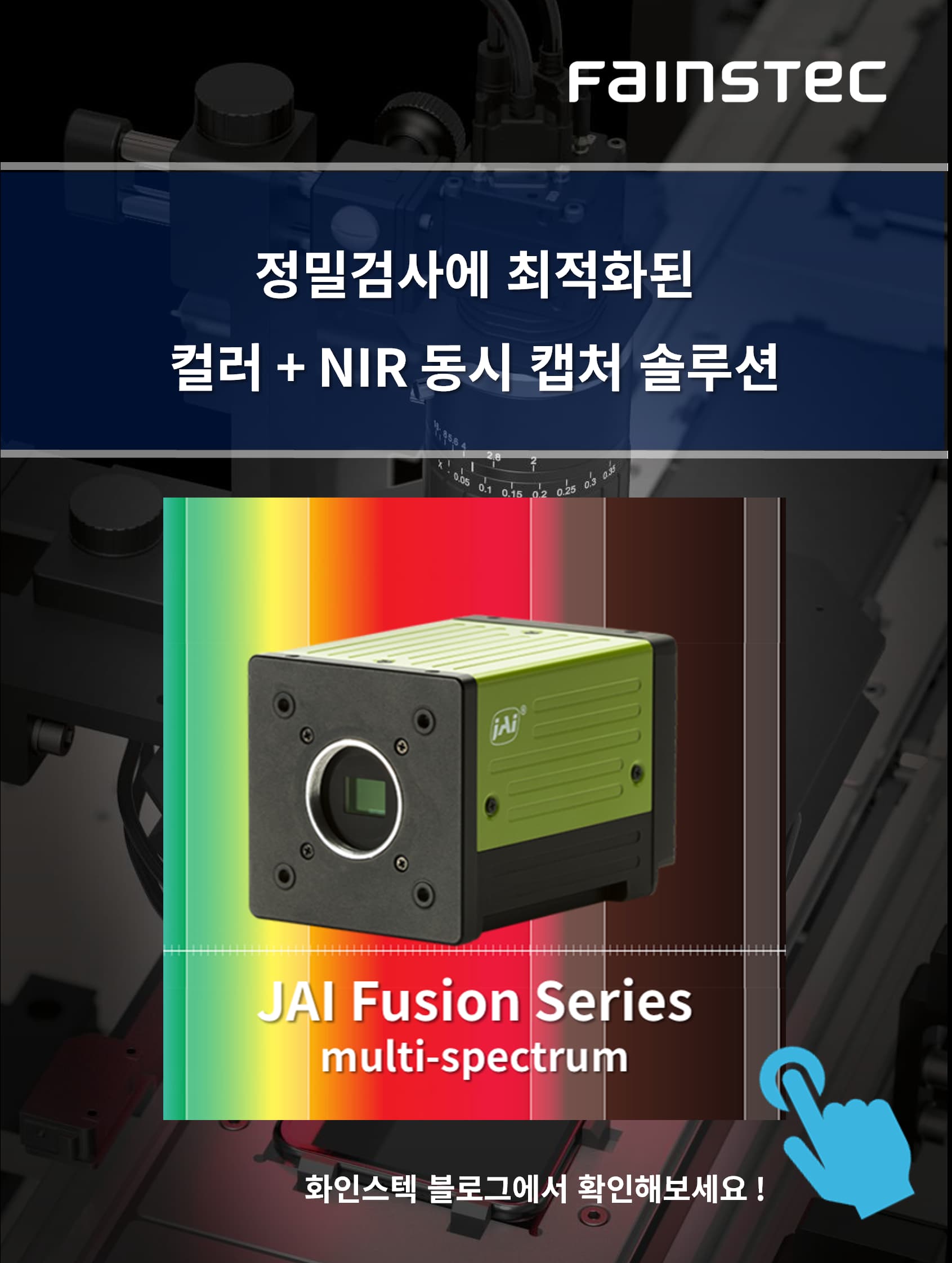

정밀검사에 최적화된 컬러+NIR 동시 캡처 솔루션

JAI의 Fusion 시리즈는 프리즘 기반 멀티센서 구조와 10GigE 인터페이스로
컬러와 NIR 이미지를 완벽히 정렬해 동시에 촬영합니다.

단일 셋업으로 복수의 검사 스테이션을 대체하고, 정밀도와 효율을 모두 잡은 멀티스펙트럼 카메라!
정밀검사, 품질 관리, 재질 분류 등 다양한 산업에 적용 가능합니다.

JAI의 Fusion 시리즈에 대해 화인스텍 블로그를 통해 알아보세요!

다양한 산업 분야에서, 가시광선과 NIR 이미지를 동시에 정렬해 촬영할 수 있는 기술에 대한 수요가 빠르게 늘고 있습니다. JAI Fusion 시리즈 카메라는 프리즘 기반 멀티센서 구조를 갖춘 고성능 산업용 멀티스펙트럼 카메라로 하나의 카메라로 가시광선과 근적외선(NIR) 이미지를 균일하게 정렬된 상태로 동시 촬영할 수 있습니다. 프리즘 기반 멀티 센서 카메라 컬러 + NIR 동시 캡처 솔루션JAI Fusion 시리즈는 프리즘 기반 멀티센서 설계를 적용해 센서 간 정렬 오차 없이2~3개의 파장대 이미지를 단일 광학 경로에서 동시에 캡처합니다. 400-670nm 가시광선 및 740-1000nm 근적외선(NIR) 스펙트럼에서 이미지를 동시에 캡처하고 픽셀이 정밀하게 정렬되어 움직임이 있는 물체나 시야각이 달라지는 환경에서도 고정밀 이미징을 제공합니다. 10GigE – 고속 이미지 처리에 최적화된 인터페이스 고속 이미지 처리 환경에서는 카메라 인터페이스의 전송 속도가 중요합니다. JAI Fusion 시리즈는 10GigE 고속 인터페이스를 기본 탑재해, 다중 채널 이미지 스트림을 병목 현상 없이 안정적으로 전송합니다. 기존 기기와의 하위 호환성도 제공되어 다양한 산업 장비와 유연하게 연동할 수 있습니다.* 병목현상: 시스템에서 처리 속도가 가장 느린 지점 때문에 전체 성능이 저하되는 현상 FLEX-EYE 기술 맞춤형 멀티 스펙트럼 구성으로 산업별 최적화 JAI의 Flex-Eye기술은 사용자가 필요로 하는 파장대에 따라 자유롭게 설계할 수 있도록 지원합니다.  최대 3개의 파장대? 구성 가능 채널당 최대 3.2메가픽셀 해상도? 지원 405~1000nm 범위에서 25nm 단위로 파장 선택 가능 필터 및 센서를 어플리케이션별로 커스터마이징 가능 컬러 및 근적외선 동시 처리-싱글 셋업으로 검사 효율 극대화  JAI Fusion 시리즈의 프리즘 기반 설계는 센서 간 물리적 정렬 오차 없이 두 파장대의 이미지를 동일 위치에서 정확히 취득하여 싱글 셋업만으로도 복수의 검사 스테이션을 대체할 수 있는 유연성과 비용 효율성을 제공합니다. 또한, 가시광선 채널은 RGB 또는 Bayer 컬러로 구성되어 사람의 눈에 보이는 이미지를 제공하고 NIR 채널은 인간의 눈으로는 볼 수 없는 재질 내부의 결함이나 유기물 특성 등을 파악할 수 있어 품질 관리, 재질 분류, 이물 검사 등 에 유용하게 활용됩니다.*RGB: 완성된 컬러 이미지 *Bayer: 센서에서 바로 나온 원본 컬러 데이터 | 정밀 영상 제어 – 채널별 노출 조정으로 고품질 이미지 확보 JAI Fusion 카메라는 채널별 노출 시간 제어를 지원하여, 상황에 맞게 컬러 및 NIR 채널의 노출을 독립적으로 조절할 수 있습니다. 게인(gain) 값을 인위적으로 높이지 않고도 항상 일정한 신호대잡음비(SNR)를 유지할 수 있어 고품질의 영상 확보가 가능하다는 점에서 특히 산업용 정밀 검사 환경에 적합합니다. 컬러와 NIR을 동시에 처리하는 멀티스펙트럼 카메라의 장점을 제대로 활용하려면 고정밀 센서 정렬과 유연한 제어 기능이 조화를 이루는 솔루션이 필요합니다.  컬러 + NIR 동시 촬영 : 프리즘 기반 2-CMOS 구조로 가시광선과 근적외선 이미지를 정밀하게 동시에 캡처 고속 인터페이스? : 10GigE 기본 탑재, 5GigE/2.5GigE/1GigE와 자동 호환 유연한 설정 제어 : 노출, 이득, ROI 변경을 위한 시퀀스 트리거 기능 지원 다중 카메라 동기화 : IEEE 1588 정밀 시간 프로토콜 지원 다양한 이미지 출력 : raw Bayer(8/10/12bit) 또는 RGB(24/30bit) 컬러 출력 듀얼 스트림? : 컬러와 NIR 영상을 하나의 케이블로 동시에 전송 영상 품질 향상 기능: 컬러 보정 및 엣지 향상 기능 내장 유연한 ROI 설정 : 싱글 및 멀티 ROI 모드 지원 향상된 NIR 성능 : 기존 CCD 대비 최대 20% 향상된 근적외선 감도 JAI Fusion 시리즈 응용 어플리케이션 전자장치 검사 트레이스, 납땜, 부품 배치/정렬검사 PCB 기판검사  2D 인쇄 검사 잡지 및 제약 포장지 색상 검사 지폐 색상 검사 워터마크 보안 장치 검사 LCD디스플레이  화면 픽셀의 긁힘 및 결함 감지  디스플레이 표면검사 인공지능을 활용한 농업  잡초 혹은 야생 식물 제거  과일 및 채소 검사 과일 및 채소의 색상, 익은정도, 손상, 껍질 속 부패 징후 확인  이물질 검사 식음료 원료 분류 산업 견과류 및 아몬드의 색상, 크기, 모양, 손상도 검사 이물질 검사 JAI Fusion 시리즈는 프리즘 기반 멀티센서 구조와 고속 10GigE 인터페이스, Flex-Eye 사용자 맞춤 기능을 통해 정밀한 동기화, 넓은 스펙트럼, 높은 확장성을 모두 충족하는 최첨단 산업용 멀티 스펙트럼 카메라입니다. 검사 정확도 향상과 장비 통합 효율을 동시에 적용해보시려면 화인스텍으로 문의주세요!

?

?
