제조사 | VS Technology |
---|---|
배율 | 1 |
WD | 100 |
O/I | 340 |
F/# | 11 |
NA | 0.045 |
이미지 서클 | 2.3 |
TV Distortion | -0.004 |
DOF | 0.9 |
마운트 | M52 |
외형 사이즈 | 62 x 189.1 |
Flange Back(mm) | 50.9 |
동축타입 | N |
UV | N |
IR | N |
머신 비전 시스템에서 광학의 중요성과 렌즈를 선택할 때 고려해야 할 요소는 무엇일까요?
올바른 렌즈를 선택하는 것은 시스템의 기본적인 물리적 크기를 결정하므로
비전 시스템 설계의 중요한 측면입니다.
카메라와 피사체 사이에 필요한 장착 거리인 작동 거리는 카메라의 시야와 함께 선택한 렌즈에 따라 설정됩니다.
| 고정밀 측정에는 필수적 요소, 텔레센트릭 렌즈 |
텔레센트릭 렌즈는 고정밀 측정에는 필수적입니다.
텔레센트릭 렌즈는 빛이 렌즈에 평행하게 들어오도록 만들어져 있어,
빛이 렌즈를 통과할 때 다양한 각도나 위치에서 오더라도 렌즈를 통과한 빛은 거의 평행한 방향으로 나갑니다.
위의 이미지처럼 텔레센트릭 렌즈는 물체가 카메라에 근접해 있는지에 관계없이
이미지에서 일관된 물체 크기를 유지합니다.
이 특징은 텔레센트릭 렌즈를 이미지 센서나 다른 광학 시스템과 함께 사용할 때 유용합니다.
평행한 빛을 유지함으로써 렌즈의 깊이에 따른 이미지 왜곡을 최소화하고,
정확하고 일관된 이미지를 얻을 수 있습니다.
" 즉, 형상 크기를 정확하게 측정할 수 있으므로
측정이나 검사와 같은 정밀한 광학 응용 분야에서 특히 중요합니다. "
텔레센트릭 렌즈에 관한 자세한 설명은 아래 포스팅에 상세하게 나와 있습니다.
https://blog.naver.com/fainstec_sales/221644329235
머신비전 렌즈는 PCB, 반도체, 전자 부품 검사 등
다양한 응용 분야에서 이미징 시스템의 변화하는 환경에서 요구를 수용할 수 있도록
계속해서 발전해 왔습니다.
이는 고객이 다양한 어플리케이션과 상황에 맞춰 필요한
광학 배율을 선택할 수 있는 유연성을 제공해야 한다는 점입니다.
" 다양성은 산업 현장에서 다양한 요구에 대응할 수 있는 강력한 도구로 작용합니다 "
따라서 최적화된 솔루션을 제공하기 위해
VS Technology는 Fit-X 기술을 도입하여 전면 렌즈와 후면 렌즈를 조합하여
다양한 광학 배율을 제공하는 VS-TLS(FR) TELECENTRIC SERIES (FIT-X)를 출시했습니다.
| VS-TLS(FR) 시리즈: 20가지 배율의 텔레센트릭 렌즈 기술로 새로운 지평 열다 |

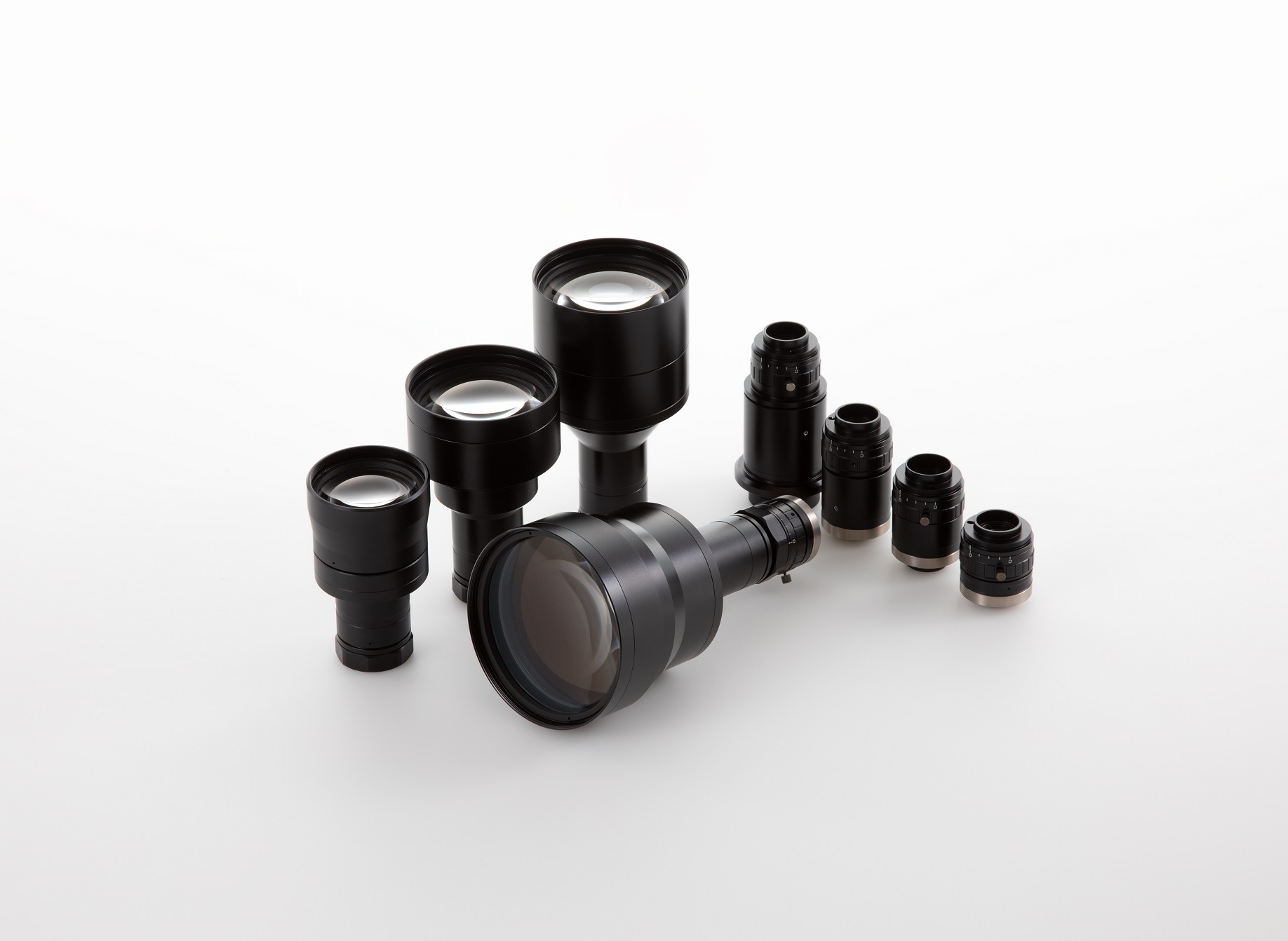

VS Technology는 머신비전 분야에서 고품질의 렌즈와
조명 솔루션을 개발하고 제조하는 기업입니다.
VS Technology는 Telecentric, Macro, Line Scan, CCTV, Zoom Lens 및 보안,
감시용 CCTV Lens 등을 개발하고 있으며, 광학 렌즈 분야에서
뛰어난 경험과 기술을 바탕으로 고객들의 요구를 충족시키고 있습니다.
https://vst.co.jp/en/
VS Technology는 다양한 어플리케이션에 사용되는 고성능 머신비전용 렌즈를 제공하며,
고객의 니즈에 맞춘 제품을 가치로써 제공합니다.
최근 VS Technology가 출시한 VS-TLS(FR) TELECENTRIC SERIES (FIT-X)렌즈는
렌즈의 프론트와 리어를 자유롭게 재조립하여 20가지 이상의 배율을 설정할 수 있는 텔레센트릭 렌즈입니다.
VS-TLS(FR) TELECENTRIC SERIES (FIT-X)
VS-TLS(FR) TELECENTRIC SERIES의 프론트 렌즈와 리어렌즈 구성
VS-TLS(FR) TELECENTRIC SERIES (FIT-X)렌즈는
프론트렌즈 4개와 리어렌즈 5개로 구성되어 다양한 배율을 표현할 수 있다는 장점이 있습니다.
VS-TLS(FR) 렌즈를 통해 프론트와 리어를 자유롭게 재조립할 수 있습니다.
VS-TLS(FR) TELECENTRIC SERIES (FIT-X)렌즈 특징 |
|||
---|---|---|---|
FIT-X 기술을 활용한 넓은 야각 및 높은 성능의 텔레센트릭 구현 |
낮은 왜곡률과 뛰어난 광학 배율 표현으로 다양한 용도에 적합 |
FOV 38파이부터 80.7 파이까지의 확장할 수 있는 시야각 |
프런트렌즈 4개, 리어렌즈 5개를 활용하여 다양한 광학배율 표현 |
아래 예시 이미지처럼 VS-TLS(FR) 렌즈는 프론트 렌즈와 리어렌즈를 자유롭게 교체하면서
다양한 산업 환경에서의 고객의 최적의 솔루션을 제공할 수있습니다.
VS-TLS(FR)의 프론트 렌즈를 교체하여 FOV(시야각)을 확장합니다.
VS-TLS(FR)의 리어 렌즈를 교체하여 배율을 변화합니다.
| VS-TLS(FR) 텔레센트릭 시리즈(FIT-X)렌즈 기술 |
- X LOCK SYSTEM과 첨단 렌즈 커플링 기술 -
VS-TLS(FR) 렌즈는 독특한 잠금 링 구성을 갖춘 프런트 및 리어 커플링 기술은
팔각형 마운트를 통한 정확한 체결 토크 관리와 견고한 렌즈 고정시켜 줍니다.
이를 통해 기존 나사형이 아닌 표면에 견고하게 고정되는 고정 구조로 정확한 렌즈 체결 보장합니다.
- Function Ring을 활용한 편리한 렌즈 조작 -
VS-TLS(FR) 렌즈에서 Function Ring은 렌즈를 지지하는 플레이트를 부착하기 위해 도입된 기술입니다.
지그*가 렌즈 본체에 직접 고정되지 않아 성능에 미치는 영향을 최소화하고
해당 렌즈를 돌려서 홀딩 플레이트와 카메라의 위치를 미리 조정할 수 있습니다.
이로써, Function Ring은 렌즈의 부착 및 제거 시에 렌즈의 미세한 조정을
용이하게 해 제품의 효율성을 향상시킵니다.
지그(Jig): 기계가공 시 가공위치 보정을 해주는 보조용 기구. 때로는 그냥 보조용 기구
- 앞부분과 뒷 부분의 조합으로 20가지 다양한 광학 배율 설정 -
VS-TLS(FR) 렌즈는 카메라와 카메라의 후면 부분을 그대로 유지하면서,
앞부분을 교체하여 시야를 확장하거나 앞부분을 그대로 두면서 뒷부분(및 카메라)을 교체하여서
시야 및 작업 거리(WD)를 변경하지 않고 광학 배율(픽셀 해상도)을 증가시킬 수 있습니다.
아래 이미지처럼 프론트 렌즈 4개와 리어 렌즈 5개를 통해
조합되는 20가지의 라인업을 살펴보시길 바랍니다.
VS-TLS(FR) 렌즈 라인업
검사 대상의 이미지를 카메라 센서에 초점을 맞추기 위해서 렌즈는 모든 이미징 시스템의 필수 구성 요소입니다.
시차 또는 원근 오류를 제거하거나 조정 가능한 배율, 시야 또는 초점 거리를 제공하는 데 사용할 수 있기 때문입니다.
" VS-TLS(FR) 렌즈는 이러한 필수적인 기능들을 넘어서,
시야 및 작업 거리(WD)를 변경하지 않으면서 광학 배율(픽셀 해상도)을
증가시킬 수 있는 독특한 기능을 제공합니다. "
이를 통해 사용자는 다양한 산업환경에서 최적화된 솔루션을 찾을 수 있으며,
검사 대상의 세밀한 조정과 더 높은 픽셀 해상도를 동시에 달성할 수 있습니다.
| 머신 비전 렌즈 95억 달러의 가치를 가지다 |
시장 정보 및 자문 회사인 Research Dive의 최신 수치에 따르면
글로벌 산업용 머신 비전 렌즈 시장은 6.1%의 안정적인 연평균 성장률(CAGR)로 성장하며
2026년까지 95억 3,740만 달러의 가치를 가질 것으로 예상했습니다.
글로벌 산업용 머신 비전 렌즈 시장 보고서에서는
다양한 산업의 운영 흐름에 대한 분석 및 검사의 필요성을 언급했습니다.
즉 많은 산업 조직에서의 검사에서 머신비전 렌즈의 사용성이 증가할 것입니다.
" 이런 환경에서 VS-TLS(FR) 렌즈는 높은 수요와 성장하는 산업용 머신 비전 렌즈 시장에서
혁신적인 솔루션으로 제공되어질 것입니다. "
VS-TLS(FR) 렌즈의 적용 가능한 어플리케이션(PCB,반도체,전자부품)
최신 기술과 다양한 광학 배율 조합으로 제작된 FIT-X는 산업 조직에서
PCB, 반도체, 전자 부품 등 다양한 어플리케이션에서
효과적으로 활용할 수 있도록 지원하며,
글로벌 시장에서의 머신 비전 렌즈 수요를 충족시키기 위한 탁월한 선택지입니다.
VS-TLS(FR) 렌즈는 머신비전 렌즈의 혁신적인 발전을 끌어내
다양한 응용 분야에서 뛰어난 성능을 제공할 것입니다.
