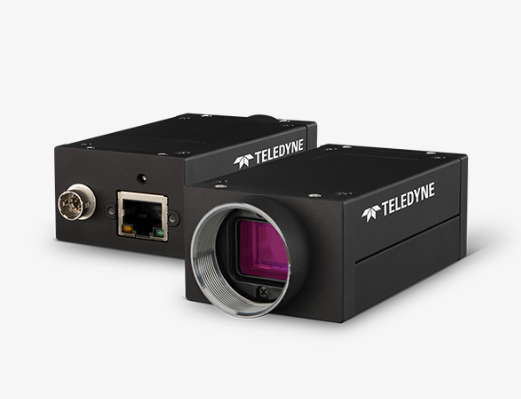

FLIR FG-P5G-50S4M-C
기본스펙
제조사 FLIR
센서 IMX547
센서타입 CMOS
모노/컬러 MONO
해상도 5
픽셀 2448 x 2048
센서사이즈 6.7 x 5.61
셀사이즈 2.74 x 2.74
프레임레이트 120
인터페이스 GIGE
마운트 C
외형사이즈 29 x 44 x 74
이미지서클 1/1.8
추가정보







1. Area Scan Camera를 통한 식음료 산업의 생산성 향상



식품산업



식품 및 음료(F&B)산업은 식품 가공, 포장, 품질 및 재고 관리와 같은 다양한 생산 단계에서 빠르고 정확한 검사를 필요로 합니다. Area Scan Camera는 움직이는 식품 및 음료의 영역을 컬러 또는 흑백으로 캡처하여 고품질의 시각 데이터를 제공합니다. 이런 카메라 시스템은 높은 해상도와 프레임 속도로 작동하여 생산 라인에서 발생하는 작은 결함이나 불량품을 빠르게 감지할 수 있습니다.



2. 고속, 고정밀 이미지를 획득하는 TELEDYNE FLIR의 Forge 5GigE



2021 Teledyne FLIR_1 and 2 Line Logos_Master_Outline-05-01_color-01

Teledyne FLIR은 이미지 센서 및 라인/영역/스마트 카메라를 통하여 F&B 산업의 생산성을 향상해 왔습니다.



forge-5gige-web

Teledyne Flir의 FLIR Forge 5GigE



Teledyne FLIR의 Forge는 빠르고 견고하게 시스템을 쉽게 구축할 수 있도록 설계된 Area scan camera 플랫폼입니다. Forge는 유연한 링크 속도와 5GigE* 성능으로 컴퓨터 및 장치에 효과적으로 데이터 전송을 제어하는 유연성을 제공합니다. 또한 제조사의 환경을 고려하여, Forge는 1GigE에서 5GigE까지 원활한 시스템 업그레이드 경로를 지원합니다. 이를 통해 Forge 카메라는 전체적으로 통합적 편의성을 제공합니다.





- Forge 5GigE 기기 특징 -

5GigE 이상의 성능

통합의 편의성

신뢰적인 시스템 구축

- Forge는 최대 10Gb/s의 속도로 이미지를 메모리에 캡처하는 버스트 모드를 제공

- 500MB 이미지 버퍼와 결합하여 데이터 전송 제어 가능

- OEM 통합 간편화를 위한 PoE, 편리한 카메라 제어를 위한 Opto-isolated 트리거 기능을 제공

Teledyne Spinnaker 및 Sapera SDK, GigE Vision 호환 소프트웨어 패키지를 지원

- 카메라 내 전처리 기능의 풍부한 조합을 제공하도록 설계

Trigger-to-Image Reliability (T2IR) 프레임워크를 지원하여 견고한 시스템구축





GigE* "Gigabit Ethernet"의 줄임말로 이더넷 모듈을 활용한 범용 디지털 카메라 인터페이스.

이더넷은 컴퓨터 및 네트워크 장비 간에 데이터를 주고받기 위한 표준적인 방법으로 널리 사용되고 있으며, GigE는 이더넷 기술 중에서도 더욱 빠른 속도의 데이터 전송을 가능하게 함.

OEM은 Original Equipment Manufacturer의 약자로, 다른 회사의 제품에 사용되는 부품이나 구성 요소를 제조하는 제조사를 일컬음.

SDK는 "Software Development Kit"의 약어로, 소프트웨어 개발 도구 모음





| 이미지 속도 향상을 위한 5GigE를 지원하는 버스트 모드



식음료 산업에서의 이미징 어플리케이션(image application) 기술은 고속으로 식품을 분류, 부분 절단, 품질 모니터링과 같은 부분에서 생산 주기 시간을 단축하기 위해 노력해왔습니다. 제품을 만드는 시간을 줄이기 위해서는 스캔 카메라의 이미지 캡처 속도를 높여서 전반적인 생산 속도를 높여야 합니다. 그러나 높은 사양의 대역폭을 지원하는 네트워크 시스템은 전력을 많이 소모하기 때문에 시스템 총비용을 증가시키는 문제가 있습니다.

Forge 5GigE 카메라는 빠른 이미지 취득과 데이터 전송을 위한 Burst Mode를 제공합니다. 버스트 모드는 고속 애플리케이션에 유용한 기능이며 최대 10Gb/s의 속도로 이미지를메모리에 빠르게 저장할 수 있습니다. 따라서 엔지니어가 호스트 시스템을 과도하게 사용하지 않으면서도 데이터 전송을 효과적으로 제어하여 빠르게 정보를 캡처할 수 있습니다.





Burst Mode

Burst Mode



이러한 기능은 5GigE 인터페이스의 낮은 대역폭에서도 원래 속도를 두 배로 늘려 이미지 취득 및 전송 속도를 향상시킵니다. 결과적으로 시스템 업그레이드 비용을 감소시키며 또한 제품 생산 속도를 높일 수 있습니다.



| 고정밀 트리거링 및 초정밀 동기화



비전 검사에서 다중 카메라 시스템(각 카메라가 네트워크 스위치에 연결되어 있는 트리거 신호*를 수신하는 시스템)은 정밀도가 가장 중요합니다. 일반적으로 이미지 획득의 대기 시간과, 캡처된 이미지 프레임에 변화가 생기면 시스템 설계자나 프로세스 엔지니어가 수동 개입하여 문제를 해결해야 합니다.



ptp

Precise Time Protocol



Forge 5GigE 카메라는 이더넷 업계 표준 IEEE1588 정밀 시간 프로토콜(Precision Time Protocol)*과 장치에 최적화된 Action Command 소프트웨어 키트 기능을 제공합니다.



이더넷ieee-1588-ptp-example

동일한 주파수에서 실행되는 클록은 시간이 지남에 따라 표류합니다. IEEE 1588 장치는 이를 보완하기 위해 주기적으로 동기화합니다.



Precision Time Protocol은 이더넷 장치 내의 동기화를 위해 사용되는 프로토콜이며 Action Command 프로그램은 하나 이상의 대상 장치에서 다양한 작업을 트리거하거나 예약하는 데 사용할 수 있는 액션 명령 시스템입니다.

게다가 Forge 5GigE 카메라는 정확한 트리거링 및 동기화를 위한 Trigger-to-Expose 고급 시작 기능을 갖추고 있습니다. 정밀한 트리거링 기능은 흔들리거나 불안정함 없이 이미지를 캡처하여 여러 카메라에서 정확하게 동기화됩니다. 이러한 기능들은 제품이나 상품을 적절한 순서로 팔레트에 적재 및 운반하는 팔레타이징 시스템이나 식품 포장 검사 및 식품 보관 검사에서의 정밀도를 향상시킵니다.



트리거 신호: 특정한 조건이나 사건이 발생했을 때 다른 동작이나 프로세스를 시작하기 위한 신호를 말함.

IEEE 1588: 정밀한 시간 동기화를 제공하는 네트워크 프로토콜로 네트워크 내의 디바이스 간에 정밀한 시간 정보를 동기화하고 유지하는 데 사용된다.

Trigger-to-Expose은 카메라의 작동 방식 중 하나 트리거 신호를 받아들이고 이미지를 캡처하는 과정 간의 시간.



| T2IR 프레임워크를 통한 시스템 디버깅과 오류 단순화



trigger-to-image-reliability

Forge 5GigE의 Trigger to Image Reliablity



Forge 5GigE 카메라는 Trigger-to-Image-Reliability (T2IR) 프레임워크 기능을 통하여 시스템 디버깅 및 오류 분석을 간소화합니다. T2IR 기능은 전체 시스템의 모니터링, 제어, 진단 기능을 제공하며, 데이터의 흐름을 이미지 캡처에서 호스트 전송까지 추적합니다.



이 기능은 포장, 밀봉, 라벨 표시, 병 채움 검사와 같은 품질 검사 작업에서 특히 유용하게 사용됩니다. 예측할 수 있는 오류를 미리 방지하기 때문에 포장 및 밀봉 검사에서 정밀도를 높이며, 라벨링 변이 검사에서는 시스템이 문제를 처리하고 추적하면서 품질을 유지합니다. 병 채움 검사에서 이미지 손실이나 트리거와 관련된 문제가 발견됐을 경우 T2IR기능을 통해 문제를 식별하고 해결합니다. 마지막으로 품질 검사 작업에서는 품목이 많을 경우 과부하 조건이 발생할 수 있습니다. T2IR기능은 일부 검사를 건너뛰고 건넌 뛴 부분을 추적할 수 있습니다. 이는 고수요 상황에서도 시스템의 효율성과 신뢰성을 유지할 수 있게 해줍니다.



3. 고해상도 이미지로 빠른 동기화, 생산 주기 단축의 새로운 전환



ameer-basheer-SMQ0U4WlSEI-unsplash



Forge 5GigE 카메라는 소프트웨어 솔루션과 함께 품질 통제를 정제하여 음식 및 음료 산업의 장비 제조업체 요구를 충족시키는 우수한 제품을 제공합니다. 현재 제조업계에서는 고해상도 및 고속 카메라에 대한 수요가 계속 증가하고 있습니다. 이에 따라 Forge 5GigE는 식품 제조업에서의 이미지 캡처를 위한 빠른 동기화와 높은 대역폭 속도를 통하여 생산 주기를 단축하며, 정밀하고 유연한 프로세스를 통해 생산성을 향상시키고 비용을 절감할 수 있는 솔루션으로 떠오를 것입니다.

Forge 5GigE 카메라는 앞으로의 머신 비전 시장에서의 잠재적인 성장 가능성이 높은 제품으로 기대됩니다.





Forge 5GigE 카메라에 대한 자세한 사양을 알고 싶으시다면

화인스텍 홈페이지를 통해 확인해보세요!
